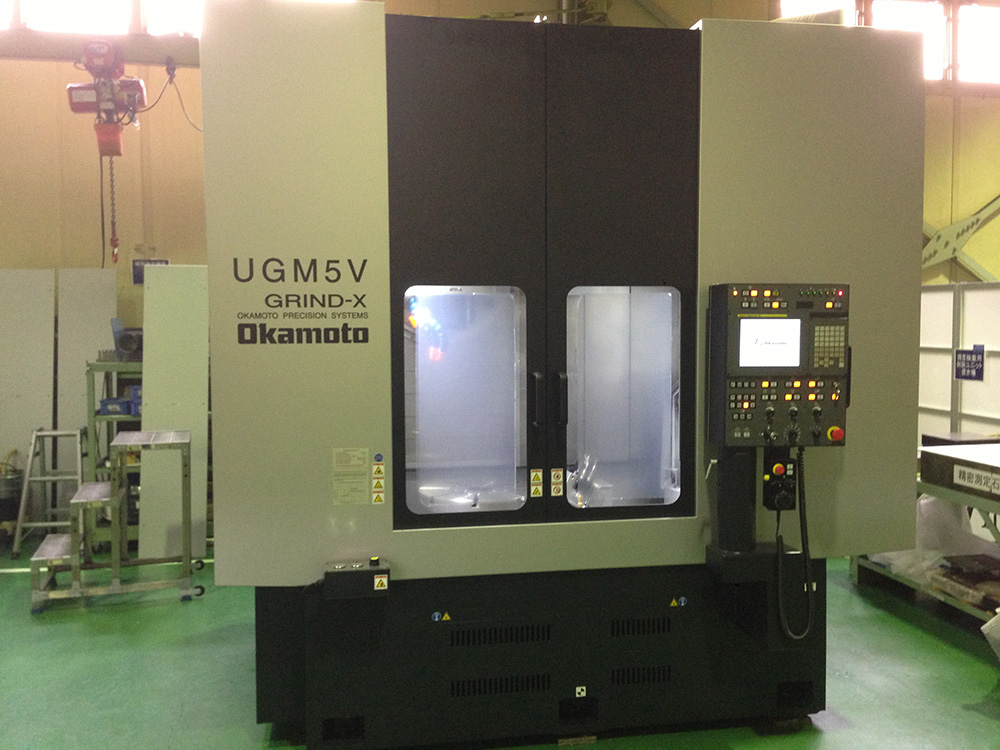

NC内外面複合研削盤

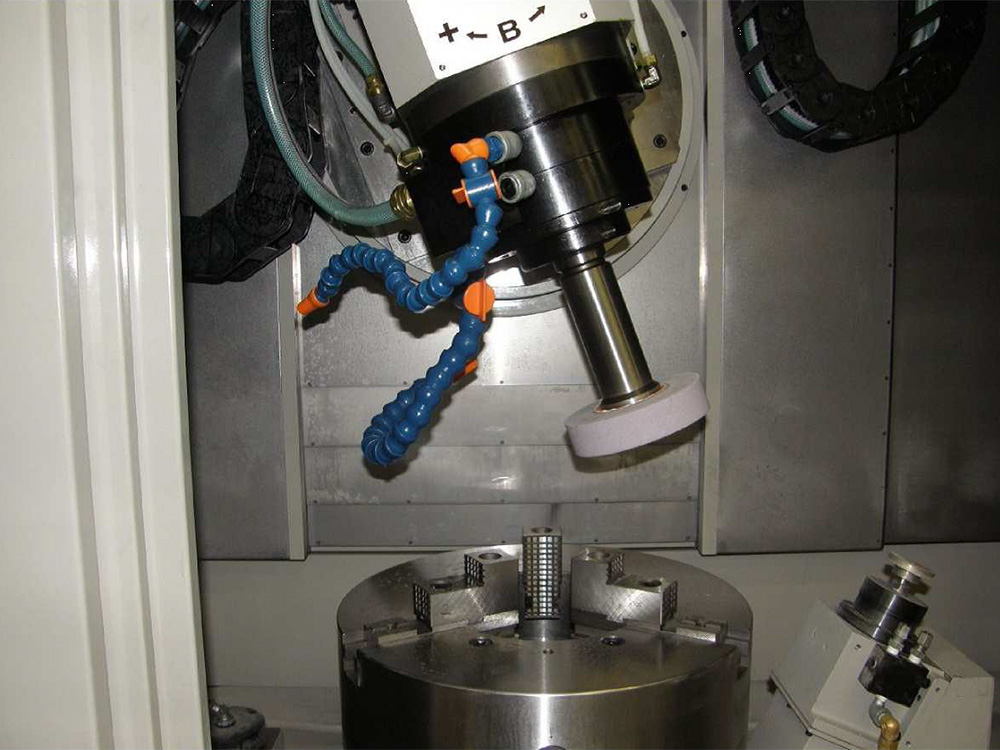

ロータリーテーブル・立形旋回式の砥石ヘッドにより内面・外面・端面研削加工、また端面・外面の同時加工（アンギュラ加工）を可能にしたNC内外端面複合研削盤です。

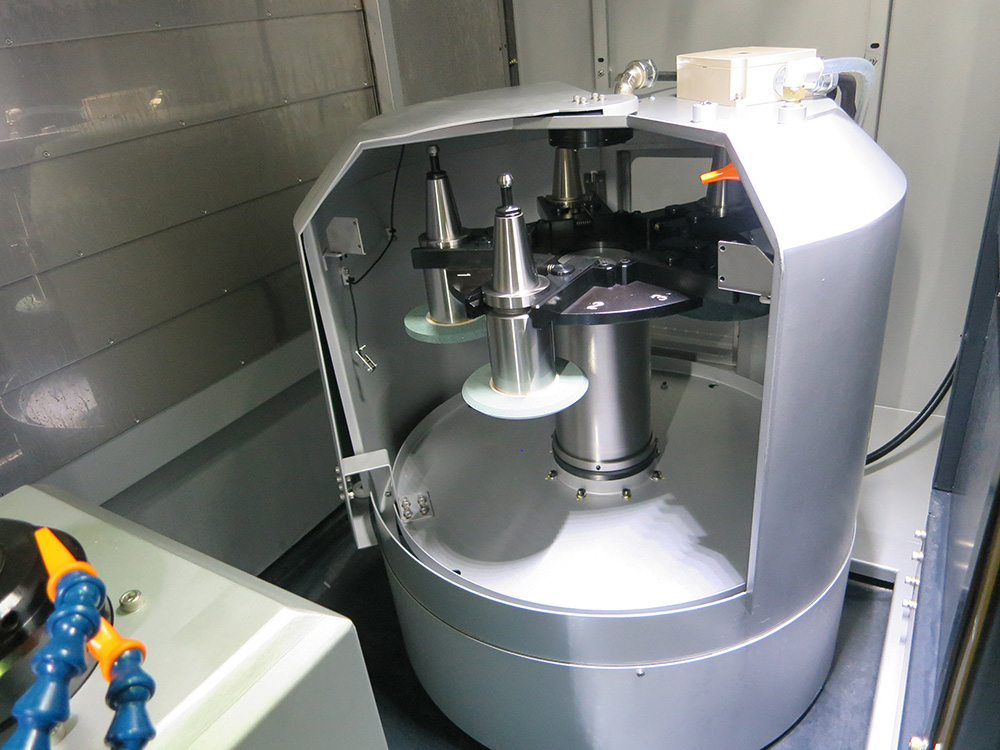

自動工具交換装置（ATC)を搭載しており、ワークの内径・外径や端面の加工に応じて4本のツールを自動交換することにより連続加工することができます。
左右・上下軸はNC制御によるスケールフィードバックで高精度の位置決めが可能です。
高精度アンギュラコンタクトベアリングを使用し、オイルミスト潤滑により高精度の加工が可能です。
立型スピンドル構造により高精度で安定した回転、太い軸径と大口径ベアリングにより高いラジアル剛性、スラスト剛性を持ち合わせています。
全閉カバーを取り付けていますので、多量のクーラント液をかけても外部に飛散しません。
回転軸は傾斜しており、ロータリードレッサー装置にて外周面と端面を自動でドレスすることにより、加工効率を向上させます。
カービックカップリングにより正確な位置決め及び確実なクランプを行いますので、アンギュラ砥石による端面加工の能率が大幅に向上します。

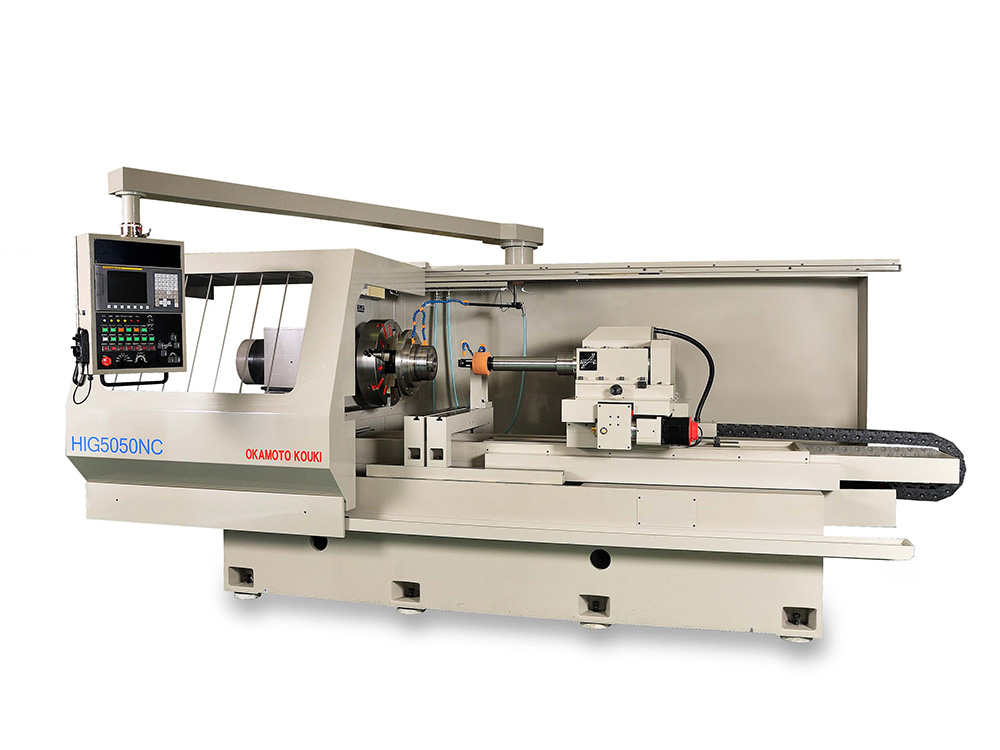

大型内面研削盤

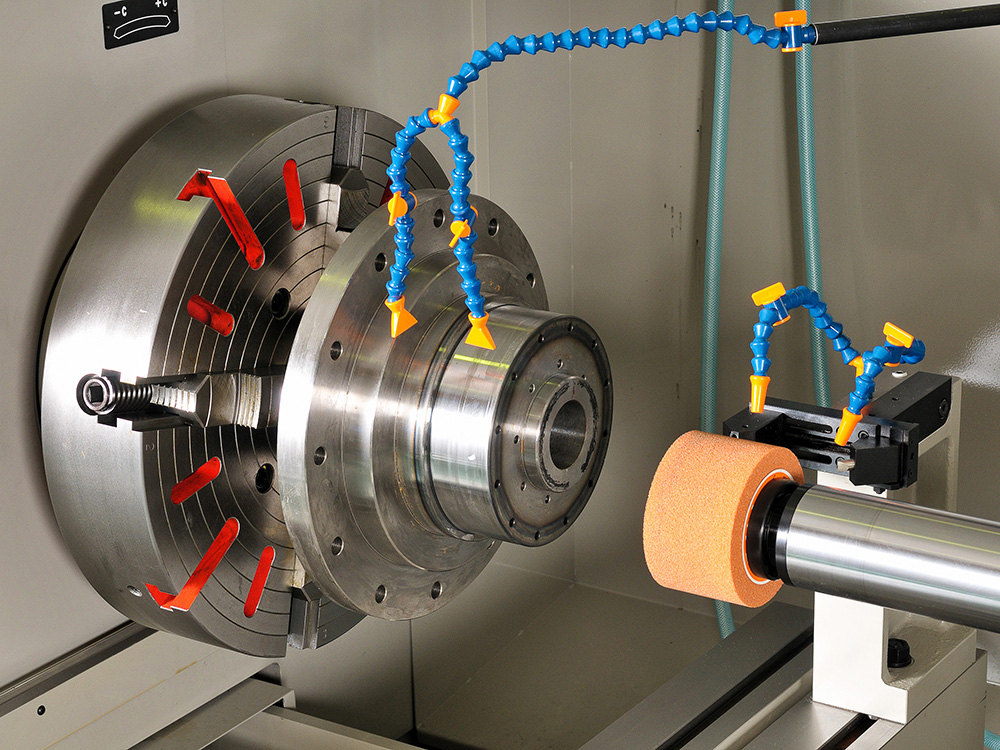

ワーク軸を横に配置した、CNC制御の大型内面研削盤です。
高剛性の本体構造、5.5KWの高馬力モータをトイシ軸駆動モータに採用しております。
砥石切込送りは、高精度・高剛性のリニアガイドとボールネジを使用しており、クローズドループ制御で高精度の位置決めが可能です。

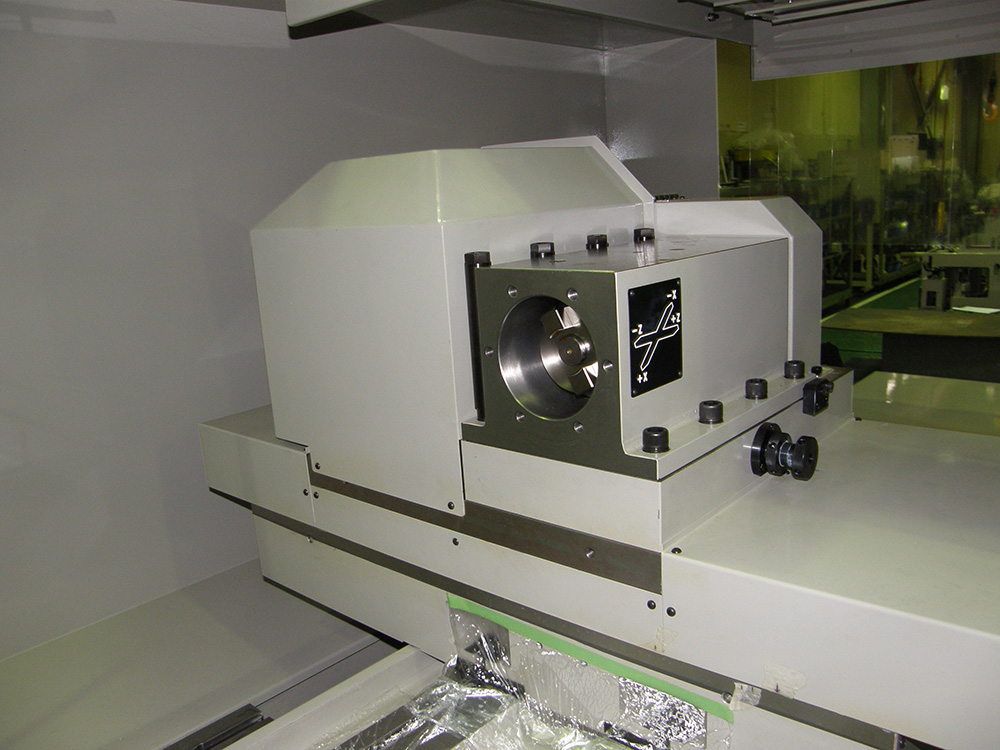

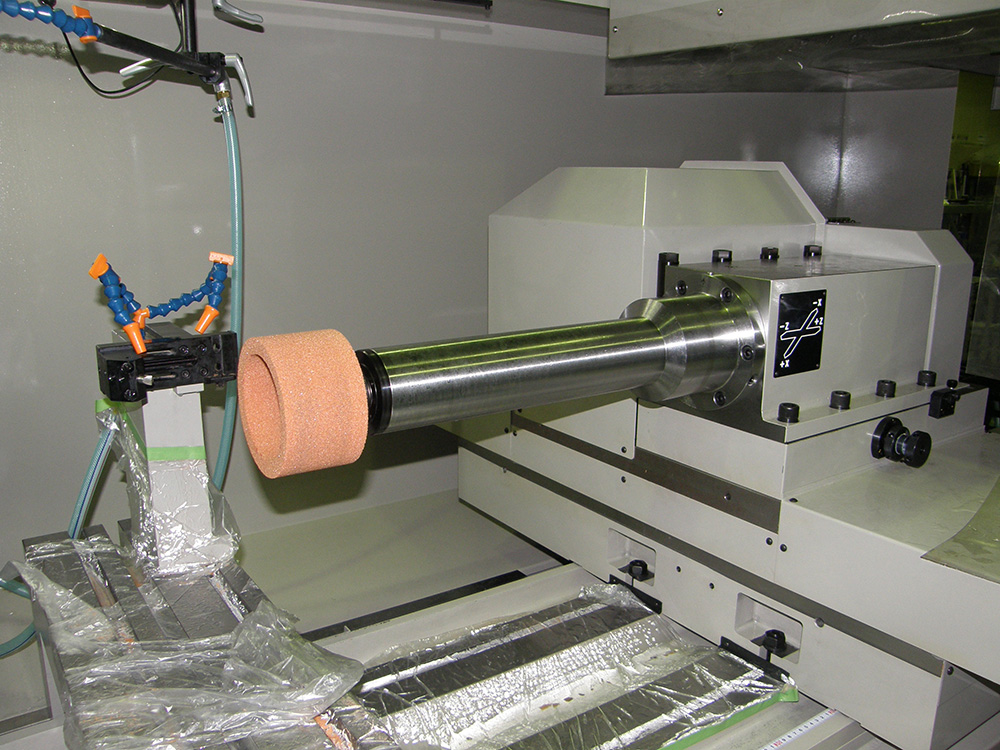

トイシ軸は2つのユニットに分かれており前側のユニットを交換することにより多種の研削加工に対応することが可能です。

自動集中給油でメンテナンスフリーです。
